در مورد دستگاه روتیواتور و تیغه های آن و کاربرد و اجزای تشکیل و اقدامات لازم برای آماده سازی دستگاه روتیواتور جهت خاک ورزی وشرایط سرویس و نگهداری روتیواتور و مزایای دستگاه و انواع روتیواتور ها

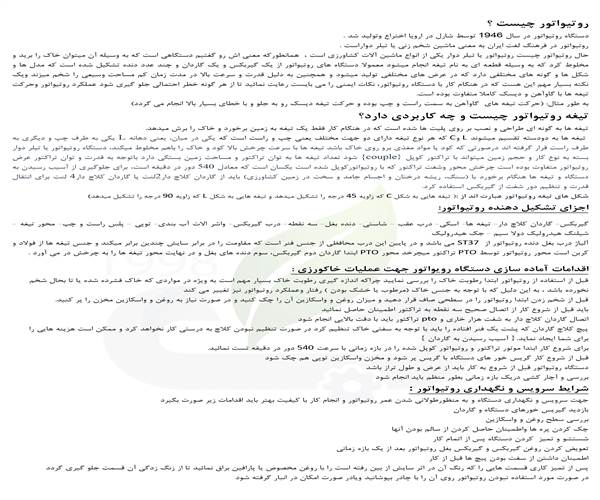

رروتیواتور چیست ؟
دستگاه روتیواتور در سال 1946 توسط شارل در اروپا اختراع وتولید شد .
روتیواتور در فرهنگ لغت ایران به معنی ماشین شخم زنی یا تیلر دواراست .
حال روتیواتور چیست روتیواتور یا تیلر دوار یکی از انواع ماشین آلات کشاورزی است ، همانطورکه معنی اش رو گفتیم دستگاهی است که به وسیله آن میتوان خاک را برید و مخلوط کرد که به وسیله قطعه ای به نام تیغه انجام میشود معمولا دستگاه های روتیواتور از یک گیربکس و یک گاردان و چند عدد دنده تشکیل شده است که مدل ها و شکل ها و گونه های مختلفی دارد که در عرض های مختلفی تولید میشود و همچنین به دلیل قدرت و سرعت بالا در مدت زمان کم مساحت وسیعی را شخم میزند ویک نکته بسیار مهم این هست که در هنگام کار با دستگاه روتیواتور، نکات ایمنی را می بایست رعایت نمائید تا از هر گونه خطر احتمالی جلو گیری شود عملکرد روتیواتور وحرکت تیغه ها با گاوآهن و دیسک کاملا متفاوت بوده است.
به طور مثال: (حرکت تیغه های گاوآهن به سمت راست و چپ بوده و حرکت تیغه دیسک رو به جلو و با خطای بسیار بالا انجام می گردد)
تیغه روتیواتور چیست و چه کاربردی دارد؟
تیغه ها به گونه ای طراحی و نصب بر روی پلیت ها شده است که در هنگام کار فقط یک تیغه به زمین برخورد و خاک را برش میدهد.
تیغه ها به دودسته تقسیم میشوند L وC که هر نوع تیغه دارای دو جهت مختلف یعنی چپ و راست است که یکی در میان، یعنی دهانه L یکی به طرف چپ و دیگری به طرف راست قرار گرفته اند درصورتی که کود یا مواد مغذی برو روی خاک باشد تیغه ها با سرعت چرخش بالا کود و خاک را باهم مخلوط میکند، دستگاه روتیواتور یا تیلر دوار بسته به نوع کار و حجم زمین میتواند با تراکتور کوپل {{couple شود تعداد تیغه ها به توان تراکتور و مساحت زمین بستگی دارد باتوجه به قدرت و توان تراکتور عرض روتیواتور متفاوت بوده است چرخش محور وشفت تراکتور که با روتیواتورکوپل شده است یکسان است که معادل 540 دور در دقیقه است، برای جلوگیری از آسیب رسیدن به دستگاه و تیغه ها هنگام برخورد با (سنگ، ریشه درختان و اجسام جامد و سخت در زمین کشاورزی) باید از گاردان کلاچ دار2لنت یا گاردان کلاچ دار4 لنت برای انتقال قدرت و تنظیم دور شفت از گیربکس استفاده کرد.
شکل های تیغه روتیواتور عبارت اند از :( تیغه هایی به شکلC که زاویه 45 درجه را تشکیل میدهد و تیغه هایی به شکل L که زاویه 90 درجه را تشکیل میدهد)
اجزای تشکیل دهنده روتیواتور:
گیربکس- گاردان کلاچ دار- تیغه ها- اسکی- درب عقب - شاستی- دنده بغل- سه نقطه- درب گیربکس- واشر الات آب بندی- توپی - پلس راست و چپ- محور تیغه - شیلنگ هیدرولیک دولا سیم - جک هیدرولیک
آلیاژ درب بغل دنده روتیواتور از ST37 می باشد و در پایین این درب محافظی از جنس فنر است که مقاومت را در برابر سایش چندین برابر میکند و جنس تیغه ها از فولاد و کربن است محور روتیواتور توسط PTO تراکتور میچرخد محور PTO ابتدا گاردان دوم گیربکس، سوم دنده های بغل و در نهایت محور تیغه ها را به چرخش در می آورد .
اقدامات آماده سازی دستگاه رویواتور جهت عملیات خاکورزی :
قبل از استفاده از روتیواتور ابتدا رطوبت خاک را بررسی نمایید چراکه اندازه گیری رطوبت خاک بسیار مهم است به ویژه در مواردی که خاک فشرده شده یا تا بحال شخم نخورده باشد ، به این دلیل که با توجه به جنس خاک (مرطوب یا خشک بودن ) رفتار وعملکرد روتیواتور نیز تغییر می کند
قبل از شخم زدن ابتدا روتیواتور را در سطحی صاف قرار دهید و میزان روغن و واسکازین آن را چک کنید و در صورت نیاز به روغن و واسکازین مخزن را پر کنید.
باید قبل از شروع کار از اتصال صحیح سه نقطه به تراکتور اطمینان حاصل نمائید
اتصال گاردان کلاچ دار به شفت هزار خاری و pto تراکتور باید با دقت بالایی انجام شود
پیچ کلاچ گاردان که پشت یک فنر افتاده را باید با توجه به سفتی خاک تنظیم کرد در صورت تنظیم نبودن کلاچ به درستی کار نخواهد کرد و ممکن است هزینه هایی را برای شما ایجاد نماید.{ آسیب رسیدن به گاردان }
برای شروع کار ابتدا موتور تراکتور و روتیواتور کوپل شده را در بازه زمانی با سرعت 540 دور در دقیقه تست نمائید.
قبل از شروع کار گریس خور های دستگاه با گریس پر شود و مخزن واسکازین توپی هم چک شود
دستگاه روتیواتور قبل از شروع به کار باید از عرض و طول تراز باشد
بررسی و آچار کشی دریک بازه زمانی بطور منظم باید انجام شود
شرایط سرویس و نگهداری روتیواتور :جهت سرویس و نگهداری دستگاه و به منظورطولانی شدن عمر روتیواتور و انجام کار با کیفیت بهتر باید اقدامات زیر صورت بگیرد
بازدید گیریس خورهای دستگاه و گاردان
سطح روغن و واسکازین چک شود
چک کردن پره ها واطمینان حاصل کردن از سالم بودن آنها
پس از اتمام کار دستگاه شستشو و تمیز شود
روغن گیربکس و گیربکس بغل روتیواتور بعد از مدتی در یک بازه زمانی تعویض شود
از سفت بودن پیچ ها قبل از کار اطمینان حاصل فرمایید
پس از تمیز کاری قسمت هایی را که رنگ آن در اثر سایش از بین رفته است را با روغن مخصوص یا پارافین براق نمایی تا از زنگ زدگی آن قسمت جلو گیری شود
در صورت مورد استفاده نبودن روتیواتور روی آن را با چادر بپوشانید ویادر صورت امکان در انبار قرار داده شود
:مزایای روتیواتور
استفاده از دستگاه روتیواتور باعث میشود رطوبت خاک حفظ شده و در مصرف آب های زیر زمینی صرفه جویی شود با جایگزین شدن دستگاه های خاک ورزی قدیمی مانند گاوآهن با روتیواتور عملیات آماده سازی زمین های کشاورزی برای بذر پاشی با سرعت و کیفیت بالاتری انجام می شود. رتیواتور به دلیل روتاری و چرخشی بودن، خاک را بریده و مخلوط می کند که باعث می شود شخم زدن و هموار سازی با کیفیت بهتری انجام می گردد روتیواتورهای خودکار توانایی حرکت رو به عقب و جلو را دارند. در دو مدل گیربکسی و دنده ای ساخته شده است که در مدل گیربکسی این امکان را به شما می دهد، تا سرعت دستگاه را تغییر دهید. در حالی که پره ها با همان سرعت چرخش را ادامه دهند. لازم به ذکر است که سرعت دستگاه به مدل خریداری شده بستگی دارد. استفاده از دستگاه روتیواتور بسیار آسان می باشد. دستگاه تیلر دوار به دلیل داشتن موتورهای قدرتمند و پره ها بزرگ در مدت زمان کمی مساحت زیادی را شخم می زند.
کاربرد دستگاه روتیواتور
1. آماده سازی زمین های کشاورز و بذر پاشی
2. خرد کردن علف های هرز و تشکیل کود های گیاهی
3. عملیات وجین کاری و ماله کشی زمین
4. دایر کردن زمین های بایر
5. شخم زدن خاک برای کشت اولیه و ثانویه
6. مخلوط کود با خاک
انواع روتیواتور به شرح زیر می باشد
روتیواتور سنگین تاشو
روتیواتورثابت با عرض های مختلف
روتیواتور هیدرولیک سبک وسنگین با عرض کار مختلف
روتیواتور سنسور دار
